Co to jest jet grouting?
Jet grouting to technologia wzmacniania gruntu, w której zaczyn cementowy podawany jest do podłoża pod bardzo wysokim ciśnieniem. Strumień rozluźnia i miesza istniejący grunt, tworząc w nim kolumnę cementowo-gruntową o lepszych parametrach niż grunt pierwotny.
W praktyce metoda pozwala poprawić:
- nośność gruntu,
- sztywność podłoża,
- szczelność gruntu,
- podparcie istniejących lub projektowanych konstrukcji.
Jet grouting stosuje się szczególnie tam, gdzie tradycyjne wykopy, wymiana gruntu albo klasyczne prace fundamentowe byłyby trudne, kosztowne lub ryzykowne dla istniejącej konstrukcji.
Jak działa technologia jet grouting?
Technologia jet grouting wymaga projektu geotechnicznego, specjalistycznego sprzętu i kontroli parametrów podczas prac. Ostateczny efekt zależy m.in. od rodzaju gruntu, ciśnienia iniekcji, prędkości podciągania żerdzi oraz zakładanej średnicy kolumn.
Typowy przebieg prac wygląda tak:
- Ekipa wykonuje odwiert do zaprojektowanej głębokości.
- Do otworu wprowadzana jest żerdź z monitorem iniekcyjnym.
- Pompa podaje zaczyn cementowy pod bardzo wysokim ciśnieniem.
- Silny strumień rozcina grunt i miesza go z zaczynem.
- Podczas powolnego podciągania i obracania żerdzi formuje się kolumna cementowo-gruntowa.
- Po zakończeniu iniekcji materiał wiąże w gruncie.
- Gotowa kolumna osiąga parametry wymagane w projekcie.
Tak powstają kolumny jet grouting, które mogą wzmacniać podłoże, ograniczać przepływ wody albo pełnić funkcję elementów konstrukcyjnych w gruncie.
Kiedy stosuje się jet grouting?
Jet grouting stosuje się wtedy, gdy potrzebne jest głębokie wzmocnienie gruntu, ograniczenie przepuszczalności podłoża albo wykonanie kolumn cementowo-gruntowych pod istniejącą lub projektowaną konstrukcją.
Najczęstsze zastosowania to:
- wzmacnianie podłoża pod fundamentami,
- podparcie istniejących konstrukcji,
- zabezpieczenie głębokich wykopów,
- prace przy tunelach,
- fundamenty mostów i obiektów inżynieryjnych,
- infrastruktura kolejowa,
- przesłony przeciwfiltracyjne,
- uszczelnianie gruntu,
- inwestycje na terenach poprzemysłowych,
- wzmacnianie słabych gruntów.
Jet grouting jest szczególnie przydatny w projektach, w których wymagane są kolumny cementowo-gruntowe o określonych parametrach technicznych.
Jet grouting cena – od czego zależy koszt?
Cena jet grouting zależy od parametrów projektu, głębokości prac i warunków gruntowych. Nie da się rzetelnie podać jednej ceny bez analizy dokumentacji oraz określenia zakresu wzmocnienia.
Na koszt wpływają przede wszystkim:
- głębokość iniekcji,
- średnica i liczba kolumn,
- rodzaj gruntu,
- zużycie zaczynu cementowego,
- dostęp do miejsca prac,
- wymagany sprzęt wiertniczy,
- mobilizacja i demobilizacja,
- badania kontrolne,
- wymagania projektowe.
Jet grouting zwykle wymaga specjalistycznego sprzętu, doświadczonych operatorów i odpowiedniego zaplecza budowy. Dlatego metoda jest najczęściej stosowana w większych lub technicznie złożonych projektach.
Jet grouting a iniekcja geopolimerowa – jaka jest różnica?
Najważniejsza różnica polega na sposobie działania obu metod.
Jet grouting miesza grunt z zaczynem cementowym pod wysokim ciśnieniem i tworzy w podłożu kolumny cementowo-gruntowe. Jest to metoda stosowana głównie tam, gdzie potrzebne jest głębokie wzmocnienie gruntu, uszczelnienie podłoża albo wykonanie elementów konstrukcyjnych w gruncie.
Iniekcja geopolimerowa działa inaczej. Materiał geopolimerowy wprowadzany jest w osłabione strefy gruntu, gdzie rozszerza się, wypełnia pustki i poprawia nośność podłoża. Metoda może być stosowana tam, gdzie celem jest stabilizacja gruntu, korekta osiadania albo podniesienie płyty betonowej bez dużych prac ziemnych.

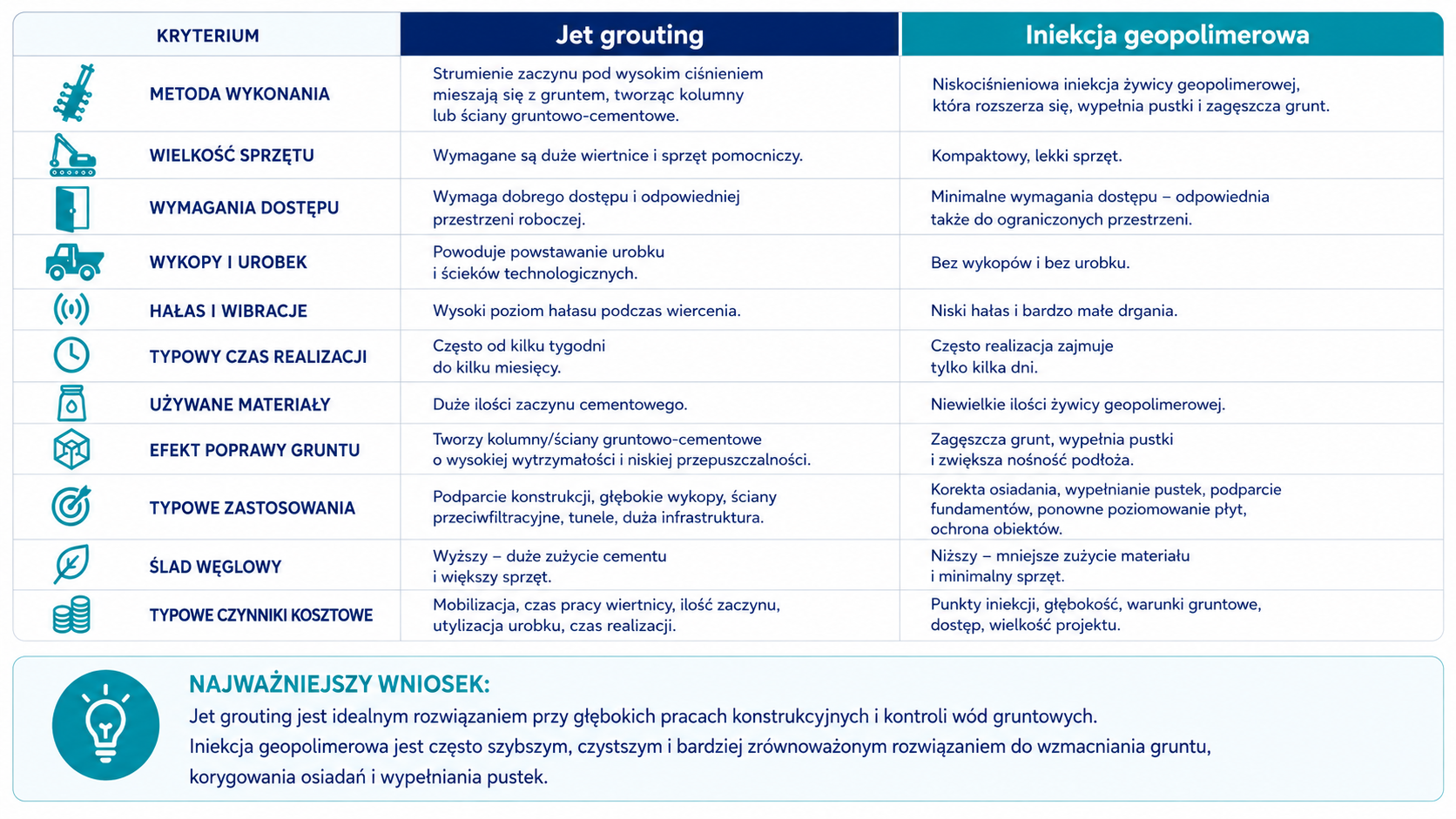

Jet grouting i iniekcja geopolimerowa - porównanie dwóch metod
Zalety jet grouting
Jet grouting jest jedną z najbardziej wszechstronnych metod wzmacniania i uszczelniania gruntu.
Najważniejsze zalety tej technologii to:
- możliwość pracy pod istniejącymi konstrukcjami,
- zastosowanie w wielu typach gruntów,
- tworzenie kolumn cementowo-gruntowych,
- poprawa nośności i sztywności podłoża,
- ograniczenie przepuszczalności gruntu,
- możliwość pracy w ograniczonej przestrzeni,
- elastyczna geometria wzmocnienia,
- zastosowanie w trudnych warunkach gruntowych.
Wady jet grouting
Jet grouting nie jest najlepszą metodą dla każdego projektu. Przy wyborze technologii trzeba uwzględnić nie tylko efekt techniczny, ale też koszt, czas realizacji i wpływ prac na działanie obiektu.
Potencjalne ograniczenia to:
- konieczność użycia specjalistycznych wiertnic,
- wysokie koszty mobilizacji,
- powstawanie urobku,
- hałas podczas wiercenia,
- konieczność obsługi zaczynu cementowego,
- dłuższy czas realizacji,
- większe zaplecze budowy,
- wysokie zużycie cementu.
Dlatego jet grouting warto porównać z innymi metodami wzmacniania gruntu już na etapie doboru technologii.
Kiedy iniekcja geopolimerowa może być alternatywą?
Iniekcja geopolimerowa może być alternatywą dla jet grouting wtedy, gdy projekt nie wymaga wykonania głębokich kolumn cementowo-gruntowych ani przesłon przeciwfiltracyjnych.
Geobear stosuje iniekcje geopolimerowe m.in. do:
- stabilizacji osłabionego gruntu,
- zwiększania nośności podłoża,
- wypełniania pustek,
- korekty osiadania,
- podnoszenia i poziomowania płyt betonowych,
- stabilizacji posadzek przemysłowych,
- wzmacniania gruntu pod istniejącymi konstrukcjami.
W wielu projektach prace można prowadzić przy użyciu kompaktowego sprzętu, bez tradycyjnych wykopów i z ograniczonym wpływem na działanie obiektu.
Dowiedz się więcej o technologii iniekcji geopolimerowych Geobear
Powiązane metody wzmacniania gruntu
Najczęściej zadawane pytania
Tak. Jet grouting po polsku najczęściej określa się jako iniekcja strumieniowa. To metoda wzmacniania i uszczelniania gruntu, w której grunt miesza się z zaczynem cementowym pod wysokim ciśnieniem.
Nie. Jet grouting tworzy w gruncie kolumny cementowo-gruntowe, natomiast iniekcja geopolimerowa wzmacnia istniejący grunt przez wprowadzenie materiału, który rozszerza się w osłabionych strefach podłoża. Obie metody służą do poprawy parametrów gruntu, ale działają w inny sposób i mają inne zastosowania.
Kolumny jet grouting to elementy cementowo-gruntowe tworzone w podłożu podczas iniekcji strumieniowej. Powstają przez rozcięcie i wymieszanie gruntu z zaczynem cementowym pod wysokim ciśnieniem.
Cena jet grouting zależy od głębokości prac, liczby i średnicy kolumn, rodzaju gruntu, dostępu do miejsca realizacji oraz wymagań projektowych. Metoda zwykle wymaga specjalistycznego sprzętu i mobilizacji, dlatego najczęściej stosuje się ją w większych lub bardziej złożonych projektach.
Głębokość jet grouting zależy od projektu, sprzętu, warunków gruntowych i wymaganych parametrów wzmocnienia. Dokładny zakres prac powinien wynikać z projektu geotechnicznego.
Tak, jet grouting może być stosowany pod istniejącymi konstrukcjami, szczególnie tam, gdzie wymagane jest wzmocnienie, podparcie lub ograniczenie przepływu wody. Wymaga jednak specjalistycznego projektu i odpowiedniego dostępu dla sprzętu.
Nie w każdym przypadku. Jeśli projekt wymaga głębokich kolumn cementowo-gruntowych, przesłon przeciwfiltracyjnych albo specjalistycznego wzmocnienia na dużej głębokości, jet grouting może być właściwą metodą. Jeśli celem jest stabilizacja osłabionego gruntu, wypełnienie pustek, korekta osiadania albo poziomowanie płyty betonowej, alternatywą może być iniekcja geopolimerowa.
Nie masz pewności, czy iniekcja strumieniowa to właściwe rozwiązanie?
Każdy projekt jest wyjątkowy. Nasi inżynierowie dokonują oceny warunków gruntowych, obciążeń konstrukcyjnych oraz ograniczeń eksploatacyjnych, a następnie proponują najbardziej odpowiednie rozwiązanie w zakresie wzmocnienia gruntu.
