Klucz do ochrony infrastruktury podczas tunelowania
Większość dzisiejszych tuneli jest budowana przy użyciu maszyn do drążenia tuneli (TBM), które są wysoce wyspecjalizowanymi urządzeniami zdolnymi do drążenia tuneli w różnych warunkach gruntowych, od gruntów miękkich po twarde skały.
Z przodu maszyny TBM znajduje się obrotowa głowica tnąca wyposażona w narzędzia takie jak skrobaki lub kilofy służące do drążenia.

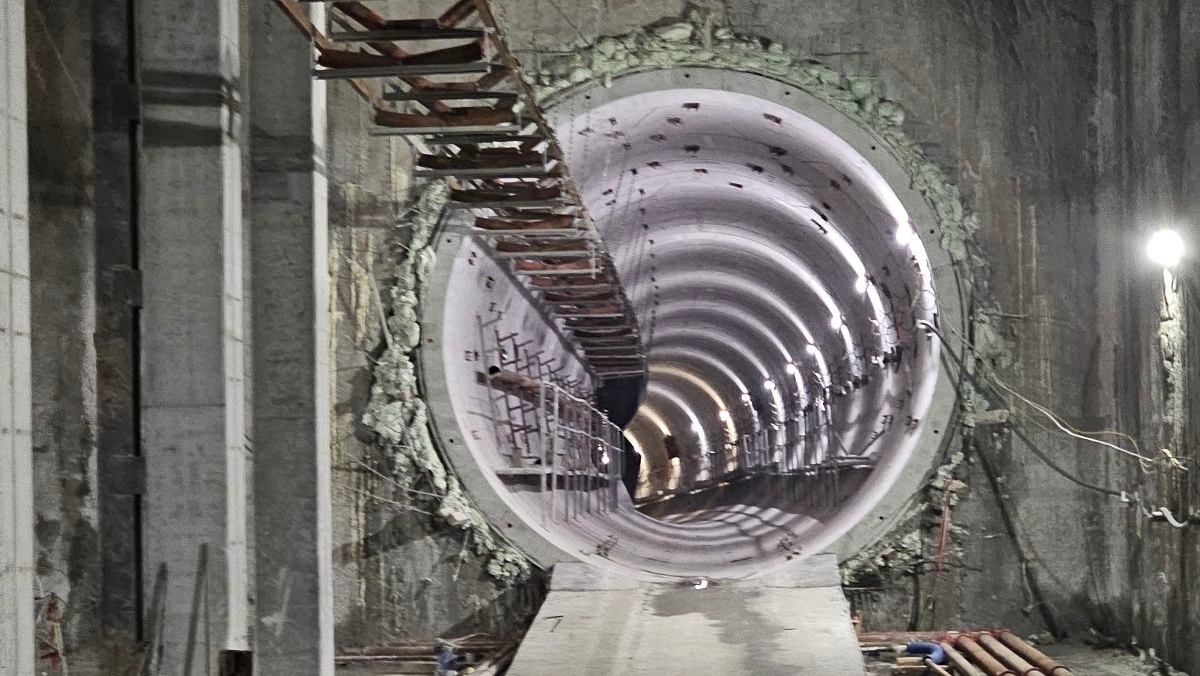

Urobek trafia do komory za głowicą, a następnie jest odprowadzany przenośnikami taśmowymi, co utrzymuje przodek drożny i umożliwia ciągłą pracę. Ostatnia część maszyny TBM umieszcza okładzinę tunelu, którą zwykle stanowią prefabrykowane betonowe sekcje pierścieniowe.
Większość dzisiejszych tuneli jest budowana przy użyciu maszyn do drążenia tuneli (TBM), które są wysoce wyspecjalizowanymi urządzeniami zdolnymi do drążenia tuneli w różnych warunkach gruntowych, od miękkich gleb po twarde skały. Z przodu maszyny TBM znajduje się obrotowa głowica tnąca wyposażona w narzędzia takie jak skrobaki lub kilofy podczas drążenia w glebie lub miękkim gruncie. Urobek jest zbierany za głowicą tnącą w komorze i przenoszony z przodu za pomocą przenośników taśmowych, dzięki czemu głowica tnąca jest wolna i można kontynuować drążenie. Ostatnia część maszyny TBM umieszcza okładzinę tunelu, którą zwykle stanowią prefabrykowane betonowe sekcje pierścieniowe.
Podczas drążenia czoło (przodek) wykopu musi być podparty przez maszynę TBM, aby zapobiec zapadnięciu się gruntu. Uzyskanie pełnej równowagi ciśnień bez strat przodka jest ekstremalnie trudne - a ich wystąpienie prowadzi do osiadania powierzchni. Skala osiadania zależy głównie od efektywności równoważenia ciśnień gruntu przez maszynę TBM i od głębokości tunelu.
Osiadanie powierzchni tworzy nieckę osiadania, która przemieszcza się przed TBM razem z postępem maszyny. Krzywa niecki przyjmuje zwykle kształt dzwonowy (kształt krzywej Gaussa), z maksimum osiadania nad osią tunelu. Szerokość strefy wpływu zależy od głębokości i rodzaju gruntu, przy czym głębsze tunele powodują szersze, ale płytsze niecki.
Wielkość osiadania waha się od <10 mm w dobrze kontrolowanych tunelach miejskich, ale może przekraczać 50 mm w przypadku niewłaściwego zarządzania.
W skrajnych przypadkach maszyny TBM tworzyły zapadliska, w których dochodziło do katastrofalnych awarii spowodowanych całkowitą utratą podparcia w luźnym gruncie na niewielkiej głębokości.
Ten problem wpływa na całą infrastrukturę
Tunele
Całkowita utrata podparcia przodka może zagrozić integralności konstrukcyjnej tunelu, wymuszając kosztowne naprawy i rekonstrukcję obudowy.
Zapadliska
Tunelowanie może prowadzić do powstawania zapadlisk niszczących budynki, drogi i infrastrukturę.
Drogi
Osiadanie spowodowane drążeniem tuneli może powodować powstawanie zagłębień i pęknięć w nawierzchni dróg, prowadząc do ich zamknięcia i zagrożenia bezpieczeństwa.
Budynki
Pobliskie budynki i obiekty mogą ucierpieć z powodu różnicowego osiadania, które powoduje pęknięcia fundamentów i ścian, nierówne podłogi i inne uszkodzenia strukturalne.
Obiekty użyteczności publicznej
Ukryte rurociągi, linie energetyczne i inne krytyczne media są bardzo podatne na uszkodzenia spowodowane osiadaniem różnicowym, co prowadzi do przerw w dostawie usług.
Jak Geobear podchodzi do problemu?
Rozwiązanie Geobear w zakresie poprawy nośności gruntu to skuteczna i nieinwazyjna metoda kontrolowania przemieszczeń gruntu.
Łączymy iniekcję geopolimerową z naszym opatentowanym systemem monitorowania Geobear RT (real time). Proces obejmuje:
Monitorowanie w czasie rzeczywistym
Wysoce precyzyjne czujniki są umieszczane na powierzchni, aby monitorować ruch gruntu w trakcie przemieszczania się TBM.
Precyzyjna iniekcja w czasie pracy maszyny
Płynny geopolimer jest wtryskiwany do gruntu przed maszyną TBM. Proces iniekcji jest kontrolowany w czasie rzeczywistym przez system monitorowania, tak aby dostarczyć dokładną objętość materiału potrzebnego do skompensowania fali utraty gruntu (niecki osiadania), która przesuwa się wraz z TBM.
Szybka reakcja
Technologia Geobear może być wdrażana natychmiast i reaguje błyskawicznie na ruch gruntu - zapobiegając uszkodzeniom, zanim staną się poważnym problemem.
Wszechstronność
Geopolimer może być wykorzystany do zagęszczenia gruntu w celu zmniejszenia przyszłych osiadań lub podniesienia i ponownego wypoziomowania osiadających konstrukcji, zapewniając nowy, stabilny fundament.
Skontaktuj się z nami, aby dowiedzieć się, jak możemy Ci pomóc
