Artykuł przeznaczony jest dla projektantów, inżynierów, rzeczoznawców i osób poszukujących technicznych informacji o technologii iniekcji geopolimerowych stosowanej do stabilizacji i wzmacniania gruntu.
Iniekcja materiałów geopolimerowych jest rozwiązaniem inżynieryjnym stosowanym do poprawy nośności gruntów oraz stabilizacji konstrukcji posadowionych na podłożach o obniżonych parametrach. Technologia stabilizacji gruntu geopolimerami stanowi alternatywę dla tradycyjnego podbudowywania, palowania czy wymiany gruntu oraz została wynaleziona i rozwinięta przez Geobear w oparciu o ponad 40 lat badań, testów i realizacji w terenie.
System może być stosowany zarówno jako działanie:
- proaktywne – zwiększenie nośności podłoża przed planowaną zmianą obciążeń,
- reaktywne – usunięcie skutków osiadania i zapadnięć.
Jeśli szukasz wyjaśnienia działania technologii oraz zastosowań iniekcji geopolimerowych dla właścicieli domów, zobacz: Iniekcje geopolimerowe – jak stabilizują grunt pod budynkiem.
Konsolidacja powierzchniowa i wgłębna
Zastosowanie iniekcji materiałów geopolimerowych można podzielić na dwie podstawowe kategorie.
Konsolidacja powierzchniowa
W tym przypadku materiał wstrzykiwany jest w płytką strefę pod fundamentem.
Celem jest:
- przywrócenie pełnej styczności spodniej części fundamentu z gruntem,
- wypełnienie pustek,
- eliminacja lokalnych rozluźnień podłoża.
Rozwiązanie stosuje się w sytuacjach, gdy dochodzi do utraty kontaktu fundamentu z gruntem lub występują niewielkie zapadnięcia.
Konsolidacja wgłębna
Dotyczy gruntów wymagających poprawy parametrów nośności na większej głębokości. Celem jest zwiększenie gęstości gruntu poprzez:
- wypełnienie i zagęszczenie pustych przestrzeni,
- usunięcie powietrza i wody,
- zbrylenie gruntu (w przypadku gruntów ziarnistych).
Materiał po iniekcji przemieszcza się w kierunku najmniejszego oporu – tam, gdzie grunt wymaga wzmocnienia. Ekspansja następuje zarówno w poziomie, jak i w pionie. W końcowej fazie materiał przechodzi ze stanu ciekłego w stały, wywierając kontrolowany nacisk na spodnią stronę fundamentu.
Zazwyczaj pojedynczy punkt iniekcyjny tworzy strefę oddziaływania o promieniu ok. 1 m (w zależności od warunków gruntowych i zastosowanego materiału). Punkty rozmieszcza się w siatce 1,0–1,5 m.
Typowe zastosowania technologii iniekcji geopolimerowych
Technologia znajduje zastosowanie zarówno w budownictwie kubaturowym, jak i projektach infrastrukturalnych wymagających poprawy parametrów podłoża bez wykonywania wykopów, m.in. przy:
- stabilizacji fundamentów,
- wzmacnianiu gruntu pod budynkami,
- ograniczaniu osiadania konstrukcji,
- podnoszeniu zapadniętych posadzek,
- wypełnianiu pustek pod płytami betonowymi,

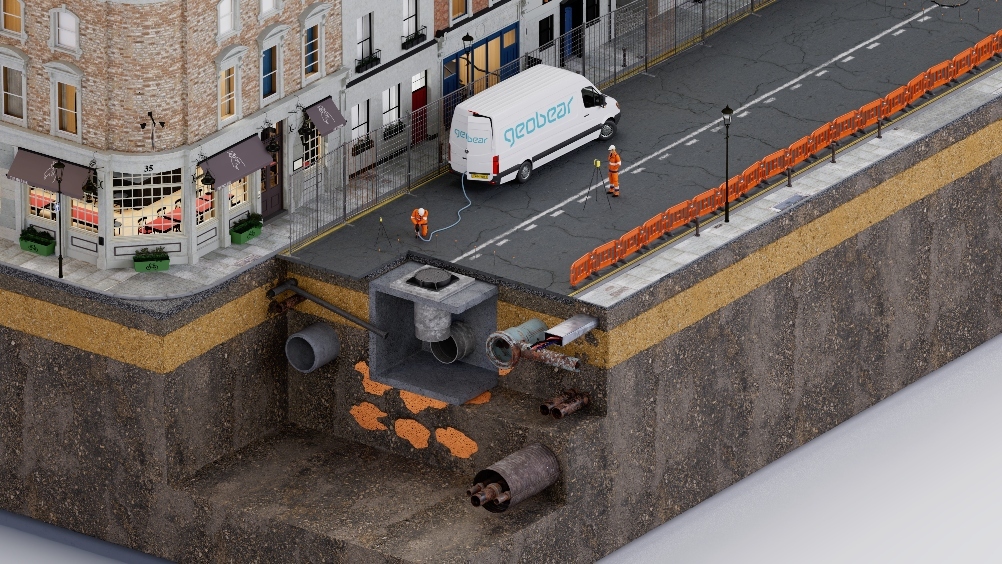

- stabilizacji infrastruktury drogowej i kolejowej,
- poprawie parametrów podłoża przed zmianą obciążeń.
Materiały geopolimerowe
Geobear wykorzystuje portfolio ponad 30 materiałów dostosowanych do różnych warunków gruntowych.
Każdy materiał posiada określone parametry:
- czas kremowania (rozpoczęcie zmiany stanu skupienia),
- czas żelowania (początek ekspansji),
- czas osiągnięcia stanu pyłosuchości,
- gęstość po swobodnej ekspansji,
- wytrzymałość na ściskanie zgodnie z EN 826 (przy 10% odkształceniu).
Wytrzymałość zależy bezpośrednio od stopnia ograniczenia ekspansji w gruncie. Badania wykonywane są przy różnych gęstościach, co pozwala określić parametry w zależności od warunków projektowych.
Metody wykonawcze
W zależności od projektu stosujemy:
Metodę ekstrakcyjną
- wiercenie do wymaganej głębokości (16–50 mm),
- wprowadzenie pojedynczej rury iniekcyjnej,
- kontrolowana iniekcja przy jednoczesnym wyciąganiu rury.
Metodę wielorurową
- wiercenie do wymaganej głębokości,
- instalacja kilku rur o różnej długości,
- dozowanie określonej ilości materiału na wybranych poziomach.
Dobór metody zależy od rodzaju gruntu, rozkładu obciążeń i zakresu wymaganej poprawy parametrów.
Monitoring i weryfikacja
Podczas iniekcji prowadzony jest ciągły monitoring przemieszczeń konstrukcji z wykorzystaniem laserów obrotowych i czujników. Iniekcja w danym punkcie trwa do momentu zarejestrowania reakcji (< 0,5 mm), co potwierdza uzyskanie odpowiedniego zagęszczenia.
W celu ilościowej oceny poprawy nośności stosujemy badanie sondą dynamiczną stożkową (DCP). Badania wykonywane są przed i po wzmocnieniu przy użyciu penetrometrów Pagani DPM 30-20 (obciążnik 30 kg). Liczba uderzeń potrzebnych do wbicia pręta na 100 mm pozwala określić wzrost parametrów gruntu.
Zobacz realizacje infrastrukturalne.
Oddziaływanie środowiskowe technologii
Materiały geopolimerowe stosowane przez Geobear są neutralne dla środowiska, w tym dla wód gruntowych. Po utwardzeniu materiał jest stabilny chemicznie, odporny na działanie wody i nie emituje szkodliwych substancji do gruntu.
Dodatkowo technologia pozwala ograniczyć:
- zakres wykopów,
- transport ciężkich materiałów,
- ilość odpadów budowlanych,
- emisję pyłów i hałasu,
- emisje CO₂ związane z tradycyjnymi metodami naprawy.
Dzięki swojej obojętności dla środowiska i niewielkiej ingerencji w otoczenie metoda może być stosowana w obiektach użytkowanych podczas trwania prac, w tym w budynkach mieszkalnych i obiektach komercyjnych.
Więcej o wpływie technologii na środowisko opisujemy tutaj: Geopolimery a środowisko.
Podsumowanie
Główną zaletą technologii iniekcji geopolimerowych w stosunku do metod tradycyjnych jest efektywność oraz ograniczona ingerencja w konstrukcję i otoczenie. Rozwiązanie pozwala na szybkie wzmocnienie podłoża bez wykopów i przestojów w użytkowaniu obiektu.
Najczęściej zadawane pytania techniczne
Czy iniekcja geopolimerowa zwiększa nośność gruntu?
Tak. Proces prowadzi do zagęszczenia gruntu i poprawy jego parametrów mechanicznych.
Jak weryfikowana jest skuteczność iniekcji?
Za pomocą monitoringu laserowego oraz badań DCP wykonywanych przed i po iniekcji.
Czy technologia może zastąpić pale lub podbijanie fundamentów?
W wielu przypadkach tak - szczególnie gdy problem wynika z lokalnego osłabienia gruntu.
Jak długo trwa reakcja materiału?
Geopolimer Geobear osiąga znaczną część wytrzymałości w ciągu kilkunastu minut od aplikacji.
