Wzmacnianie podtorza bez wstrzymywania ruchu kolejowego

Modernizacja infrastruktury kolejowej często kojarzy się z wykopami, ciężkim sprzętem i koniecznością ograniczania ruchu. W praktyce nie zawsze musi tak być. W przypadku problemów z osiadaniem podtorza, osłabieniem nasypów, pustkami w gruncie czy niestabilnością stref przejściowych możliwe jest zastosowanie technologii, która pozwala wzmacniać grunt przy ograniczonej ingerencji w istniejącą infrastrukturę.

Jednym z takich rozwiązań są iniekcje geopolimerowe – technologia polegająca na wprowadzeniu w grunt specjalnego materiału, który ekspanduje, wypełnia pustki i poprawia parametry podłoża. Jak wyjaśnia Oskar Nojszewski, dyrektor ds. projektów komercyjnych i infrastrukturalnych w Geobear, celem takiego działania jest nie tylko samo wypełnienie przestrzeni, ale przede wszystkim poprawa pracy gruntu pod obciążeniami infrastruktury kolejowej.

„Materiał zwiększa swoją objętość, wzmacnia grunt i wypełnia pustki. Co ważne, proces przejścia w ciało stałe trwa od kilkunastu sekund do kilkunastu minut, więc nie musimy czekać dni czy tygodni na dojrzewanie materiału.”
— Oskar Nojszewski

Dlaczego podtorze jest tak ważne?

Podtorze jest jednym z kluczowych elementów drogi kolejowej, ponieważ odpowiada za właściwe przenoszenie obciążeń z nawierzchni torowej na podłoże. W praktyce jego stan wpływa na trwałość układu torowego, stabilność geometrii toru i częstotliwość prac utrzymaniowych.

Warunki techniczne utrzymania podtorza kolejowego Id-3 wskazują, że utrzymanie podtorza jest integralną częścią utrzymania linii kolejowej. Jego zadaniem jest zapewnienie nawierzchni odpowiednich warunków pracy oraz niedopuszczenie do odkształceń groźnych dla eksploatacji i trwałości drogi kolejowej.

Problemy w podtorzu mogą wynikać m.in. ze zmiennych warunków gruntowo-wodnych, niedostatecznego zagęszczenia, wypłukiwania gruntu, degradacji warstw konstrukcyjnych, pustek powstałych przy przepustach lub obiektach inżynieryjnych, a także z oddziaływań dynamicznych od ruchu kolejowego.

Jak działa iniekcja geopolimerowa?

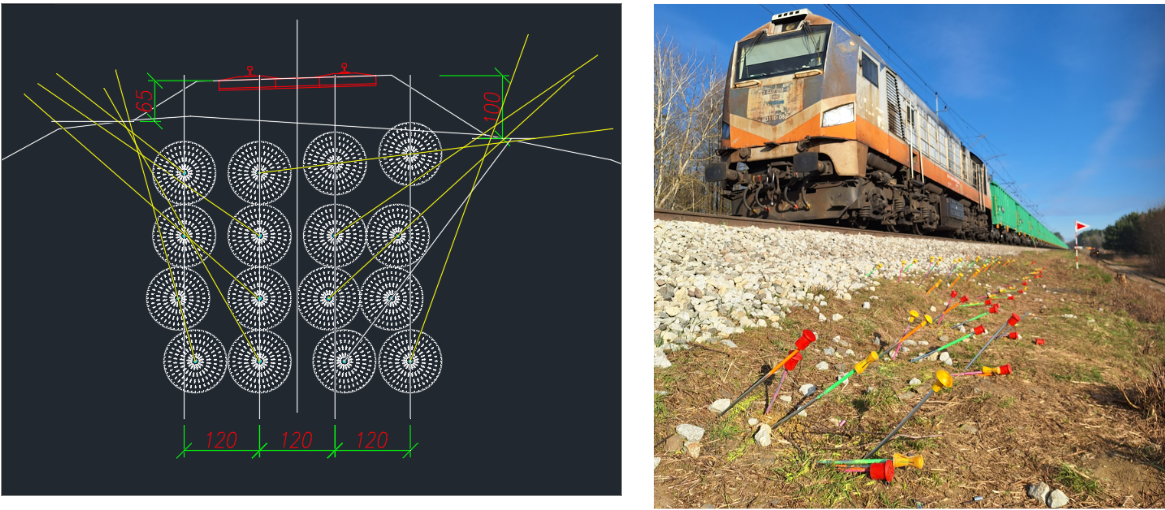

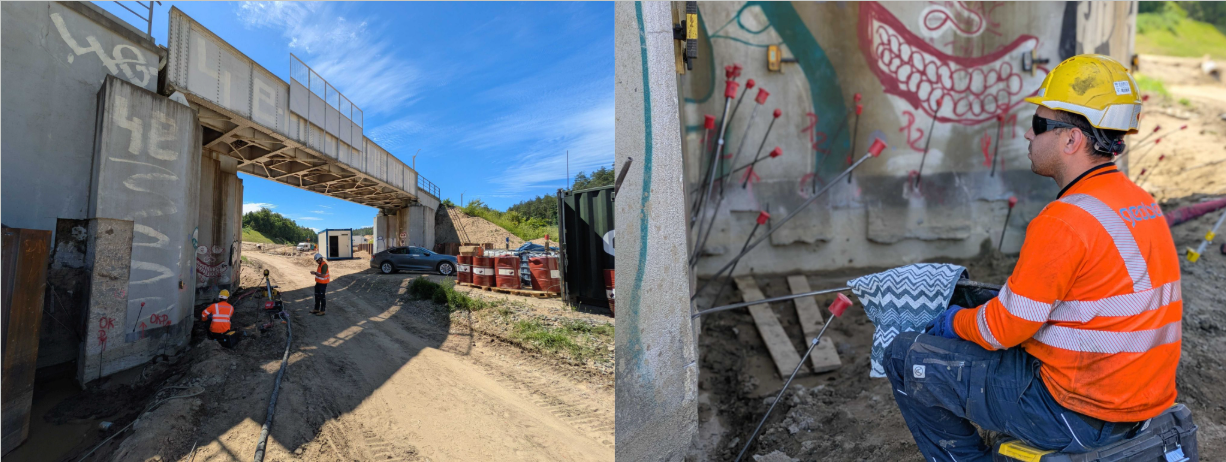

Technologia iniekcji geopolimerowych polega na wprowadzeniu materiału w określone strefy gruntu przez niewielkie rurki iniekcyjne. W rozwiązaniu Geobear materiał może być podawany rurkami iniekcyjnymi o średnicy ok. 12 mm, co pozwala ograniczyć ingerencję w istniejącą konstrukcję i wykonywać prace bez użycia ciężkiego sprzętu.

Po aplikacji materiał zaczyna ekspandować. W gruntach niespoistych penetruje pory i tworzy z gruntem strukturę kompozytową. W gruntach spoistych, dzięki ciśnieniu ekspansji, może tworzyć przestrzenną sieć wypełnionych szczelin, wzmacniając większą objętość ośrodka gruntowego.

„W gruntach niespoistych materiał penetruje pory i tworzy konglomerat polimerowo-gruntowy. W gruntach spoistych tworzy trójwymiarową siatkę szczelin wypełnionych materiałem geopolimerowym.”
— Oskar Nojszewski

Bez rozległych wykopów i bez ciężkiego sprzętu

Jednym z najważniejszych atutów tej technologii w kolejnictwie jest mała inwazyjność. W tradycyjnych naprawach podtorza często konieczne jest rozebranie nawierzchni, wykonanie wykopu, wymiana gruntu lub warstw konstrukcyjnych, a następnie odtworzenie układu torowego. To zwykle oznacza kosztowne zamknięcia torowe, ograniczenia w ruchu i skomplikowaną logistykę.

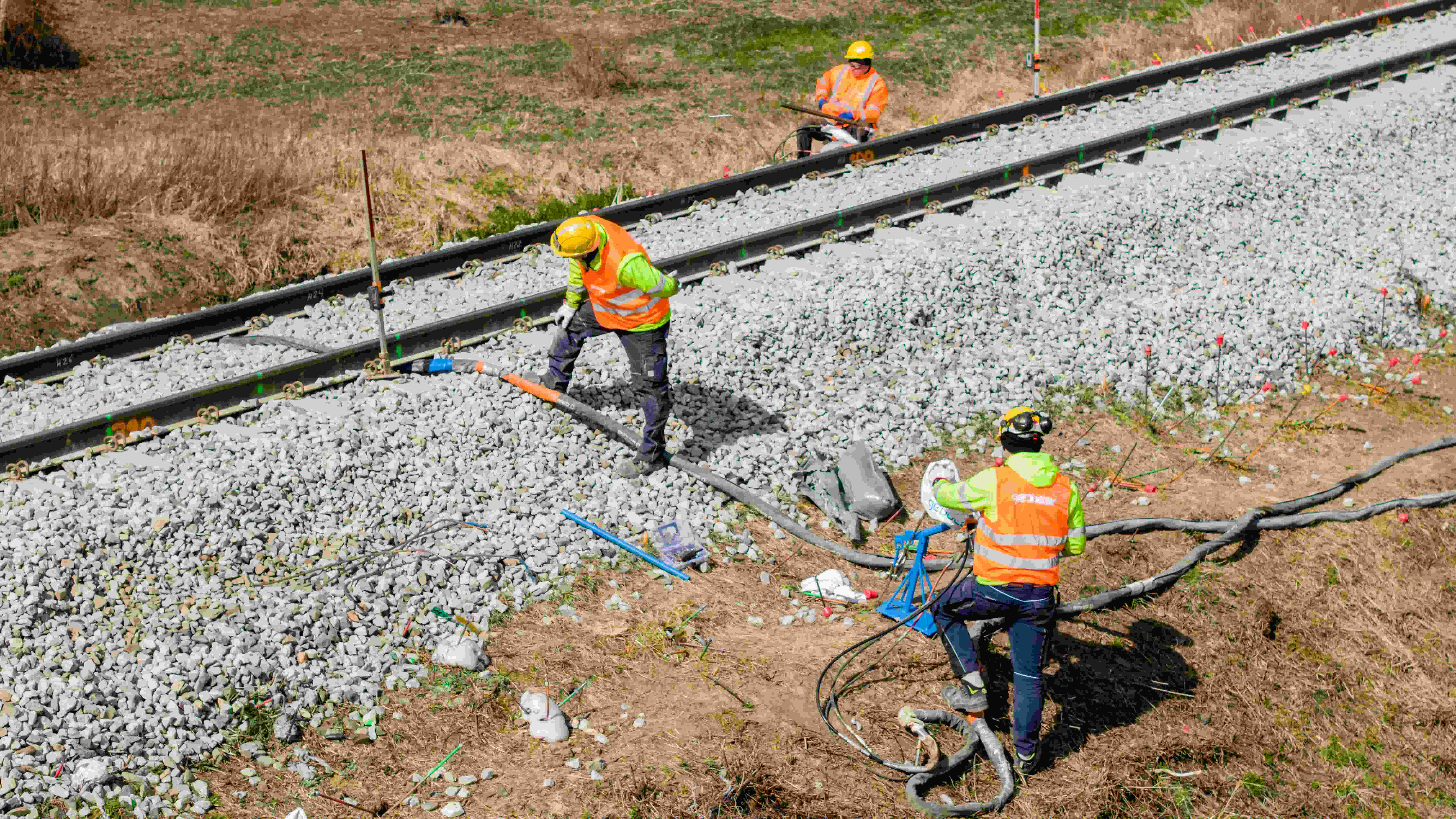

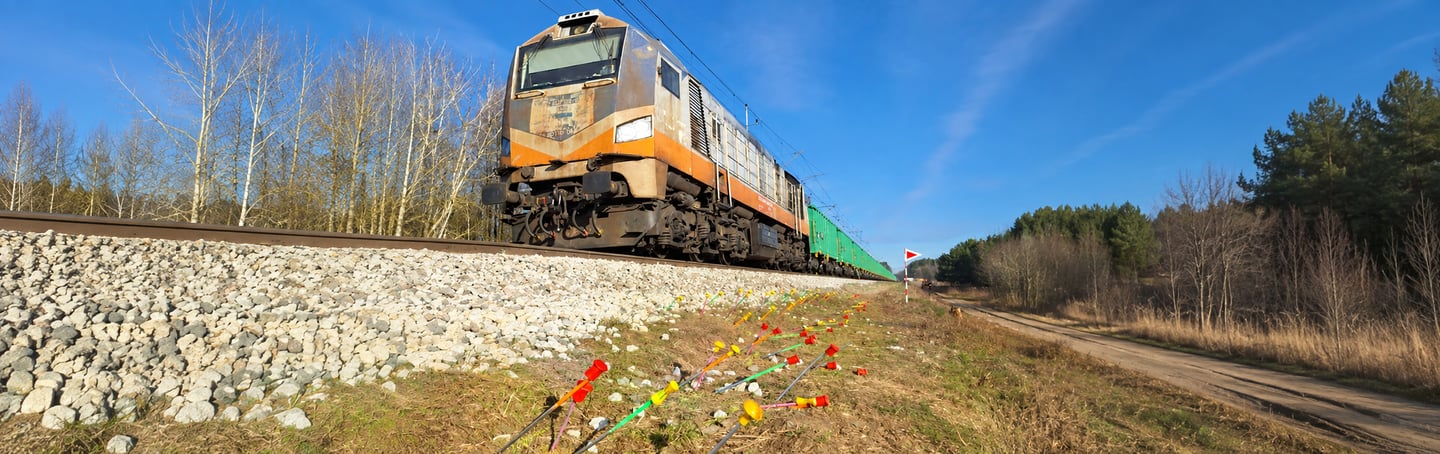

Iniekcje geopolimerowe pozwalają podejść do problemu inaczej. Materiał jest wprowadzany punktowo, w zaprojektowanym układzie, bez konieczności prowadzenia szerokich robót ziemnych. To szczególnie istotne na liniach czynnych, w miejscach o ograniczonym dostępie lub tam, gdzie każda godzina zamknięcia toru generuje wysokie koszty organizacyjne.

„Możemy wykonać mało inwazyjne przewierty, bezwibracyjnie i bez użycia ciężkich maszyn. To bardzo ważne przy pracach w czynnej infrastrukturze.”
— Oskar Nojszewski

Gdzie można zastosować iniekcje geopolimerowe w kolei?

• wzmacnianie nasypów kolejowych,
• poprawa parametrów podtorza,
• stabilizacja stref przejściowych przy wiaduktach, mostach i przepustach,
• wypełnianie pustek w gruncie,
• wzmacnianie gruntu wokół przepustów,
• ograniczanie skutków osiadania,
• lokalne podnoszenie i poziomowanie elementów infrastruktury,
• prace w miejscach o trudnym dostępie lub ograniczonej możliwości prowadzenia wykopów.

Warto przy tym doprecyzować, że w typowych zastosowaniach kolejowych celem nie jest „sklejanie” podsypki tłuczniowej. Celem iniekcji jest najczęściej wzmocnienie warstwy pod podsypką: podbudowy, warstwy ochronnej, górnej części podtorza lub gruntu w strefie wymagającej poprawy parametrów.

Dlaczego czas wiązania materiału ma znaczenie?

W projektach kolejowych technologia musi być nie tylko skuteczna, ale też szybka. Krótkie okna technologiczne, ograniczenia eksploatacyjne i wymagania bezpieczeństwa sprawiają, że czas wykonania prac bywa równie istotny jak sam efekt techniczny.

W przypadku iniekcji geopolimerowych materiał szybko przechodzi z postaci płynnej w ciało stałe. W praktyce oznacza to, że nie wymaga długiego okresu dojrzewania, jak w przypadku niektórych rozwiązań cementowych. Może to znacząco skracać czas realizacji i ograniczać potrzebę długotrwałych wyłączeń infrastruktury z użytkowania.

Odporność na obciążenia dynamiczne

Kolej to środowisko pracy, w którym grunt i konstrukcja są poddawane powtarzalnym obciążeniom cyklicznym. Dlatego technologia wzmacniania gruntu musi być oceniana nie tylko pod kątem nośności statycznej, ale również odporności na zmęczenie i obciążenia dynamiczne.

Oskar Nojszewski wskazuje na badania prowadzone m.in. pod kątem obciążeń cyklicznych. Wśród nich są testy przy częstotliwości 3 Hz i 400 tys. cykli obciążeniowych, które miały potwierdzić zachowanie materiału w warunkach zbliżonych do obciążeń kolejowych.

„W kolejnictwie bardzo ważne jest, aby materiał miał udowodnioną odporność na obciążenia dynamiczne i cykliczne. Nie wystarczy wzmocnić grunt — trzeba wiedzieć, jak to wzmocnienie będzie pracować pod ruchem.”
— Oskar Nojszewski

Podsumowanie

Iniekcje geopolimerowe mogą być praktycznym rozwiązaniem tam, gdzie konieczne jest wzmocnienie podtorza, stabilizacja nasypu lub wypełnienie pustek bez rozległych robót ziemnych. Ich przewagą jest szybkość działania, niewielka inwazyjność, możliwość pracy w trudnych warunkach oraz potencjał ograniczenia zamknięć torowych.

W projektach kolejowych szczególnie istotne jest jednak prawidłowe rozpoznanie problemu, dobór materiału, projekt układu iniekcji oraz kontrola efektu. Technologia nie zastępuje analizy geotechnicznej, ale może być skutecznym narzędziem tam, gdzie liczy się czas, dostępność infrastruktury i minimalizacja ingerencji w czynny układ torowy.

Jeśli chcesz poznać wszystkie rozwiązania Geobear dla infrastruktury kolejowej, przejdź na stronę: https://www.geobear.com/pl-pl/infrastruktura/kolej
