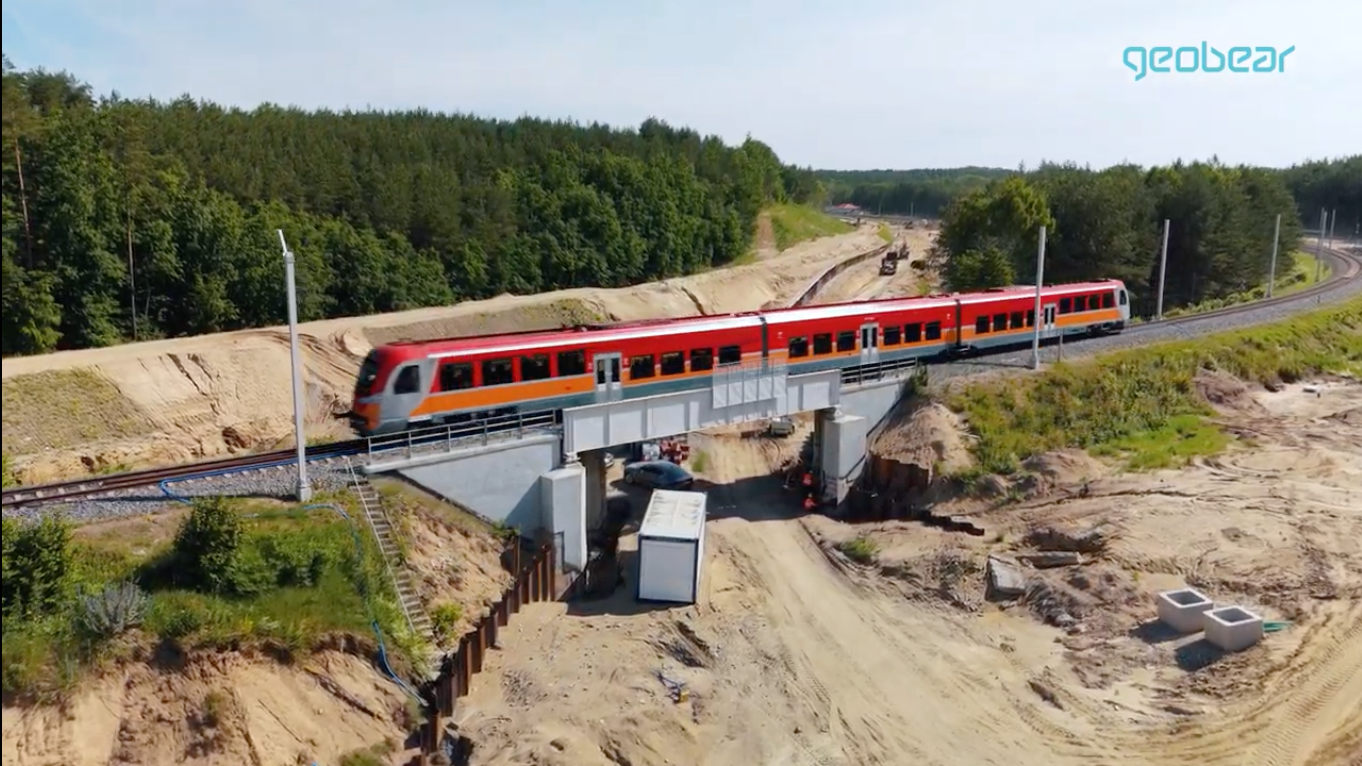

Wzmocnienie gruntu pod fundamentami wiaduktu kolejowego na LK 201

W przypadku tego projektu kluczowe było dobranie technologii, która pozwoli wzmocnić grunt pod istniejącymi fundamentami w sposób precyzyjny, kontrolowany i możliwie mało inwazyjny.

Wymagania projektu obejmowały:

• wzmocnienie podłoża gruntowego pod fundamentami wiaduktu,
• ograniczenie zakresu robót ziemnych,
• możliwość prowadzenia prac przy istniejącej infrastrukturze,
• dostosowanie układu iniekcji do warunków terenowych,
• weryfikację założeń technologicznych na poletku próbnym.

Istotne było również ograniczenie wpływu prac na harmonogram inwestycji oraz na otoczenie budowy. Przy obiektach kolejowych czas, bezpieczeństwo i dobra organizacja robót mają szczególne znaczenie.

Geobear zaprojektował i zastosował technologię iniekcji geopolimerowych. Metoda polega na wprowadzeniu specjalnego materiału geopolimerowego do gruntu przez niewielkie otwory iniekcyjne, rozmieszczone zgodnie z projektem technologicznym.

Po podaniu materiał rozpręża się w gruncie, wypełnia pustki, zagęszcza podłoże i poprawia jego parametry wytrzymałościowe oraz odkształceniowe.

W ramach realizacji wykonano:

• projekt technologiczny wzmocnienia gruntu,

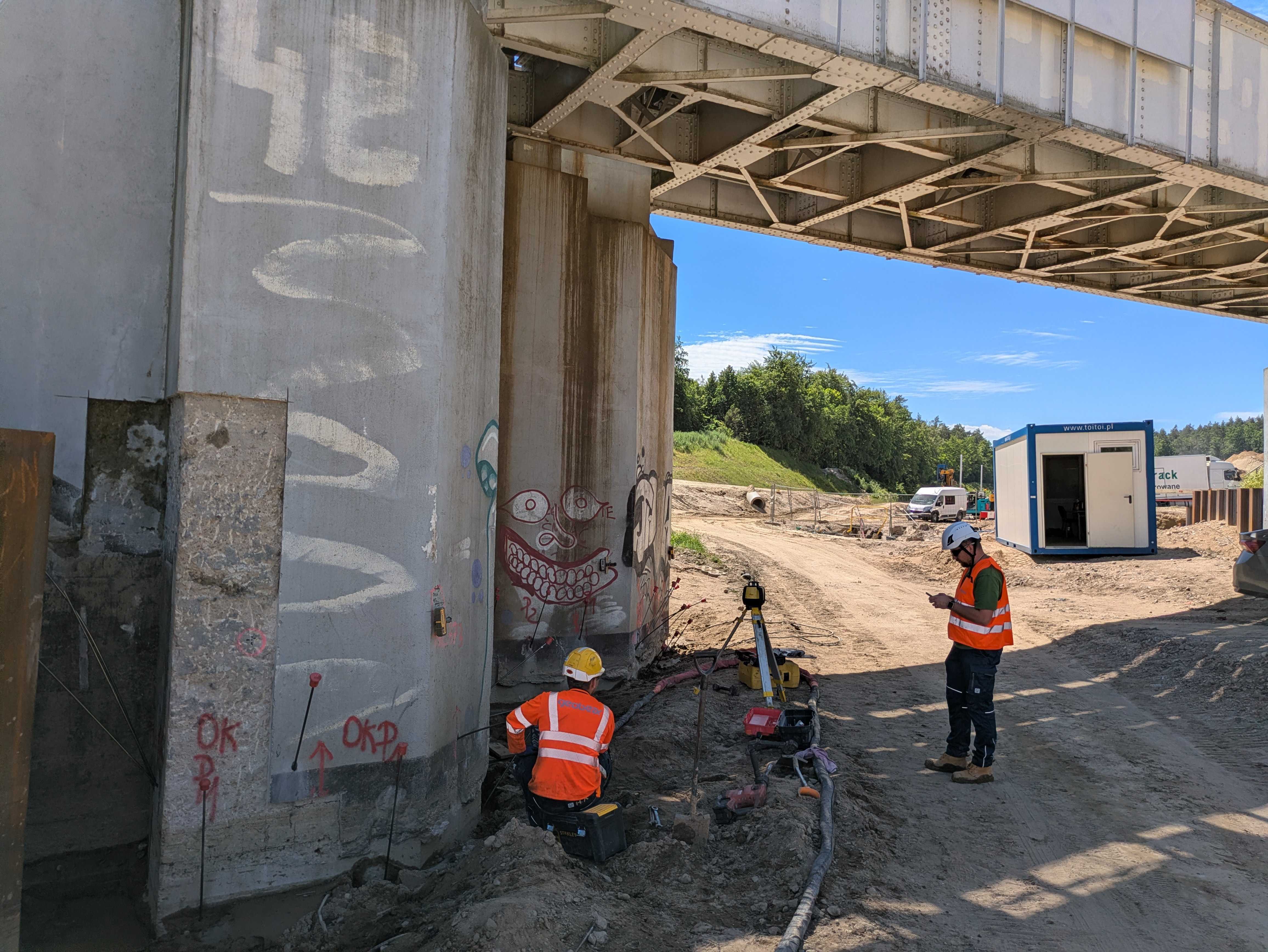

• wytyczenie punktów iniekcyjnych,

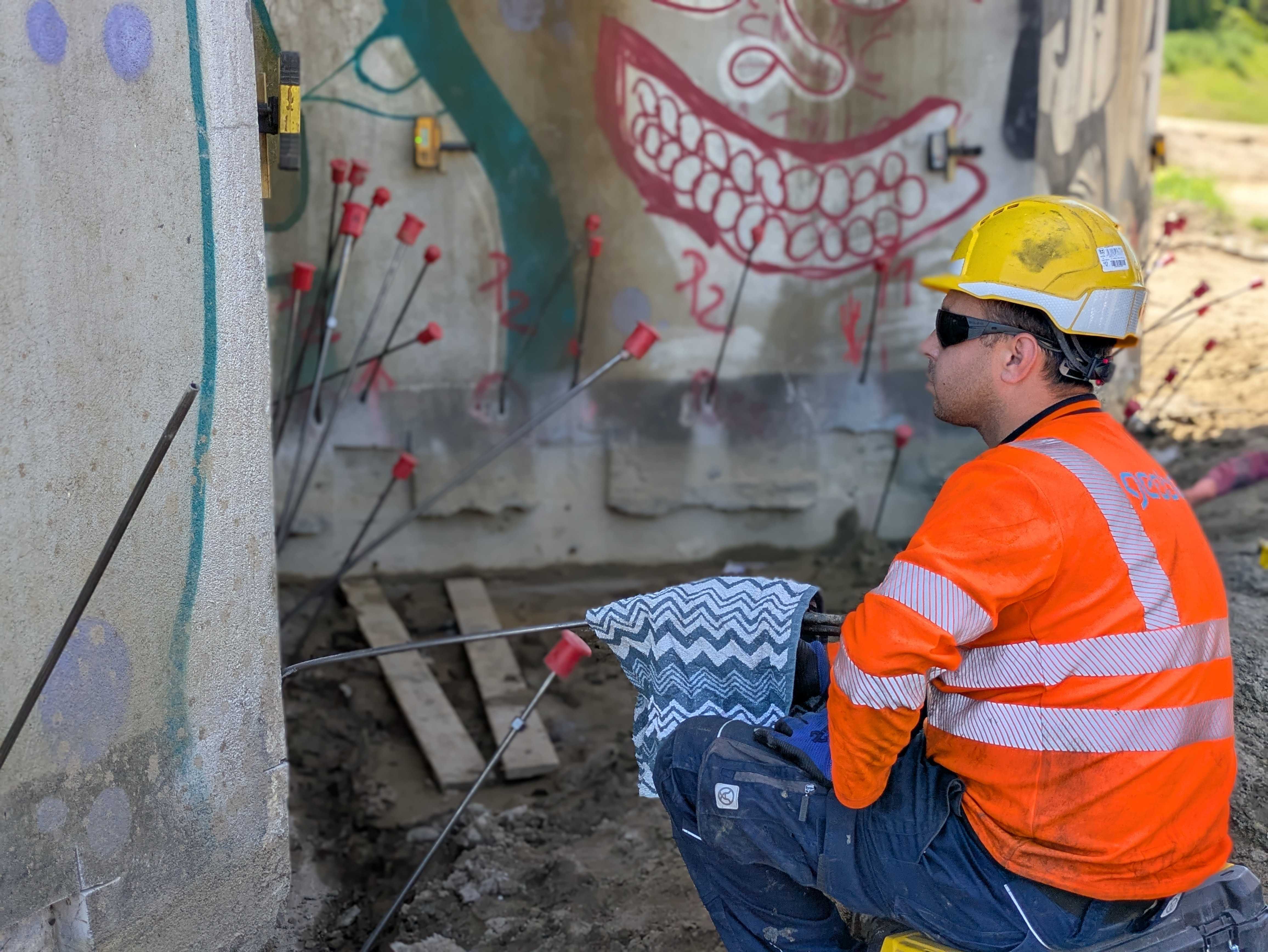

• wykonanie punktów iniekcyjnych pod fundamentami,
• poletko próbne na placu budowy,
• iniekcje geopolimerowe w określonych punktach i poziomach,
• nadzór uprawnionego kierownika robót,
• dokumentację z przebiegu prac.

Technologia pozwoliła prowadzić wzmocnienie punktowo - dokładnie tam, gdzie grunt wymagał poprawy parametrów - bez konieczności wykonywania rozległych wykopów wokół konstrukcji.

Poletko próbne i weryfikacja założeń

Przed właściwą realizacją wykonano poletko próbne, które pozwoliło zweryfikować przyjęte założenia technologiczne oraz reakcję gruntu na iniekcję geopolimerową.

Na potrzeby weryfikacji przeprowadzono sondowania DPL przed i po wykonaniu próbnej iniekcji. Wyniki wskazały na poprawę parametrów gruntu — wskaźnik zagęszczenia wzrósł z poziomu około 0,93 do ponad 1,0.

Poletko próbne potwierdziło zasadność przyjętej technologii i dało podstawę do kontynuowania prac zgodnie z projektem.

Zastosowanie iniekcji geopolimerowych Geobear umożliwiło wzmocnienie podłoża pod fundamentami wiaduktu przy ograniczonej ingerencji w istniejącą infrastrukturę.

Najważniejsze efekty projektu:

• poprawa nośności podłoża gruntowego,
• zagęszczenie gruntu pod fundamentami,
• wypełnienie pustek i osłabionych stref w podłożu,
• ograniczenie ryzyka dalszego osiadania,
• brak konieczności wykonywania rozległych wykopów,
• brak konieczności zamykania ruchu,
• możliwość pracy w trudno dostępnych miejscach,
• szybka mobilizacja i ograniczony wpływ na otoczenie budowy,
• potwierdzenie założeń technologicznych na poletku próbnym.

Dzięki punktowej aplikacji materiału technologia Geobear sprawdziła się przy istniejącym obiekcie infrastrukturalnym, gdzie istotne były precyzja, bezpieczeństwo i minimalizacja ingerencji w konstrukcję.
