Anläggningar
Utmaning
Allvarlig sättning under en pumpstation i Renfrew i England, orsakad av markförlust från avlopp och vattenintrång, hotade brunnar, rör och närliggande hus — grävning eller grundförstärkning var inte praktiskt möjligt.
Lösning
Geobear stabiliserade platsen med geopolymerinjektion, tätade återflöden, förtätade siltsand och återställde brunnsnivåer — allt medan drift upprätthölls och djup grävning eller strukturell risk undveks.
ejectorpumpar installerades - 17 m djupa, 20 m i diameter
sättning orsakad, jorden konsoliderad till designad täthet
av drift, inga avbrott eller markrörelser noterade

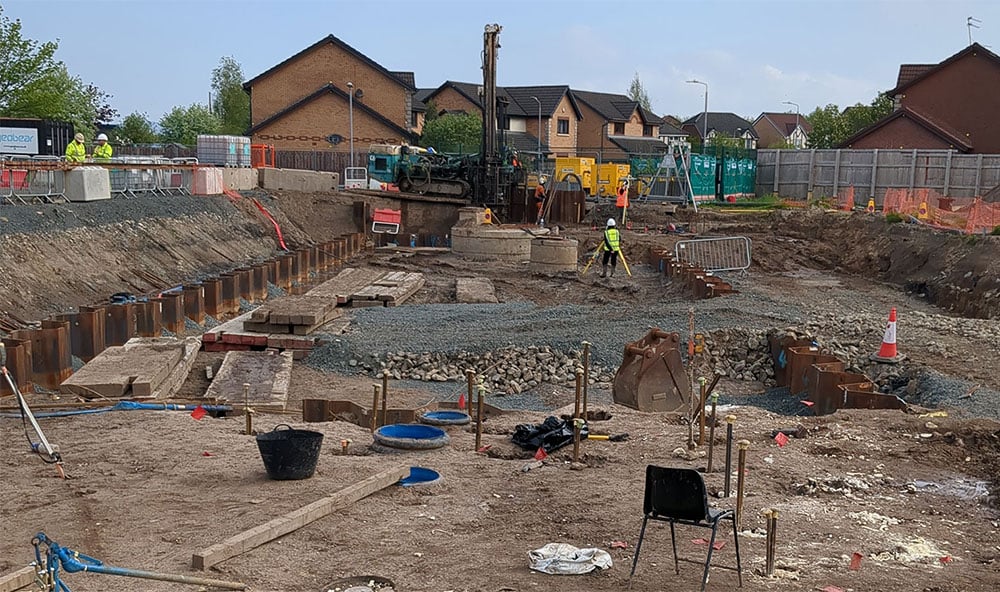

En pumpstation vid Provost Driver Court i Renfrew drabbades av kraftig sättning — upp till 500 mm — på grund av ett trasigt rör som drog in alluvial silt- och sandjord från Clyde in i avloppsnätet.
Med tiden pumpades både grundvatten och jord bort, vilket lämnade mycket lös mark under stationen och intilliggande brunnar.
Akut stabilisering krävdes för att skydda både pumpstationen och närliggande infrastruktur, inklusive brunnar, ledningar och bostäder längst in på en återvändsgata. Traditionell underpålning eller djup schaktning uteslöts på grund av omfattningen, störningarna och försäkringskonsekvenserna.
Projektet stod inför flera geotekniska och driftmässiga utmaningar:
Progressiv markförlust: Avloppsnätet drog aktivt bort siltig sand under platsen, vilket lämnade mycket lös jord och orsakade fortsatt sättning.
Kontrollerad förtätning: Ingenjörerna behövde påskynda sättningen på ett kontrollerat sätt genom dränering för att återkomprimera jorden, samtidigt som pumpstationen måste hållas i drift.
Infrastrukturrisker: Dräneringen skapade risker för lutande brunnar, rörelser i kammare och till och med sättning av närliggande hus. Det var avgörande att skydda dessa anläggningar.
Hantering av vatteninträngning: Återflöden kom in i ejectorbrunnarna längs befintliga rörbäddar, vilket försämrade dräneringseffektiviteten och krävde ytterligare tätning.
Närhet till boende: Arbetena utfördes intill bostäder och offentliga vägar, vilket krävde kontinuerlig övervakning och tät dialog med berörda parter.
Geobear anlitades för att stabilisera marken och täta mot vatteninträngning med expanderande geopolymermaterial.
Injektering under brunnar: Injekteringsrör installerades under lokala brunnskammare för att möjliggöra kontrollerat lyft och nivåjustering under dränering. Detta höll brunnarna inom förutbestämda toleranser och i linje med omgivande marklager.
Rörtätning: När återflöden började överbelasta dräneringssystemet injekterade Geobear snabbt expanderande geopolymer runt rörbäddens grus för att täta läckagevägar och konsolidera jorden så att vatteninflödet stoppades.
Hålfyllning: Expanderande geopolymer injekterades i identifierade håligheter. Verifiering omfattade volymberäkningar, kontroll av materialets densitet vid expansion och övervakning av pumpens mottryck för att bekräfta att håligheterna stängts.
Riskbegränsning: Geobears precisionsmetod (med 12 mm rör och noggrannhet på 0,25 mm) stod i beredskap för att stabilisera hus om rörelser överskred tröskelvärden. I praktiken krävdes ingen åtgärd tack vare noggrann övervakning.
Materialval: En av våra varianter av geopolymer specificerades för våta jordförhållanden, med hög expansion och snabb gelning för att minimera utspolning och möjliggöra effektiv placering.
Denna flexibla metodik gjorde att projektet kunde anpassas efter uppkommande utmaningar och gav trygghet både för kunden och de boende i området.
Kontrollerad sättning: Dräneringen inducerade cirka 60 mm sättning, vilket återförde jorden till konstruktionsmässig täthet.
Förbättrad mark: Sonderingsprovning bekräftade konsolidering av den lösa alluvialjorden under pumpstationen.
Brunnar återställda: Geopolymerinjektering stabiliserade och justerade brunnskamrarna inom toleranserna.
Vatteninflöden tätade, vilket förhindrade återflöde som kunde ha underminerat dräneringen.
Ingen driftstörning eller skador på fastigheter, tack vare kontinuerlig övervakning under hela projektet.
Koldioxidbesparing: Genom att undvika underpålning, tätväggar och djupa schaktningsarbeten gav geopolymerlösningen både lägre klimatpåverkan och kortare genomförandetid.
Michael Purkis, Principal Engineer, Donaldson Associates:
"Pumpstationen innebar mycket lös jord och stor osäkerhet. Att ha Geobear på plats gjorde att vi kunde hantera riskerna, i vetskap om att deras injektionssystem kunde stabilisera brunnar, täta läckor och vid behov även åtgärda närliggande hus. Deras flexibilitet på plats löste oväntade problem och var avgörande för att leverera projektet säkert och enligt plan."
