Stabilisering av sågverkets hjärta
Utmaning
Ett sågverk i Kinnared drabbades av omfattande tomrum under ett tungt sorteringsverk för virke. Marken under den 35 cm tjocka, dubbelarmerade betongplattan – som delvis var anlagd på sågspån och bark – hade satt sig med cirka 40-50 cm sedan 1970-talet, vilket ledde till akut säkerhetsrisk och oro för masinens funktion.
Lösning
Genom att applicera Geobears lösning för tomrumsfyllning injekterades expanderande geopolymer via små hål under den dubbelarmerade plattan. Behandlingen fyllde de djupa tomrummen och återupprättade ett stabilt strukturellt stöd för sorteringsverket utan att störa produktionen. Arbetet utfördes under en helg när produktionen ändå låg nere.
Total golvyta med tunga maskiner som säkrades och stabiliserades.
Det omfattande marktomrum under plattan som framgångsrikt fylldes.
Inget driftstopp; inget produktionsbortfall.

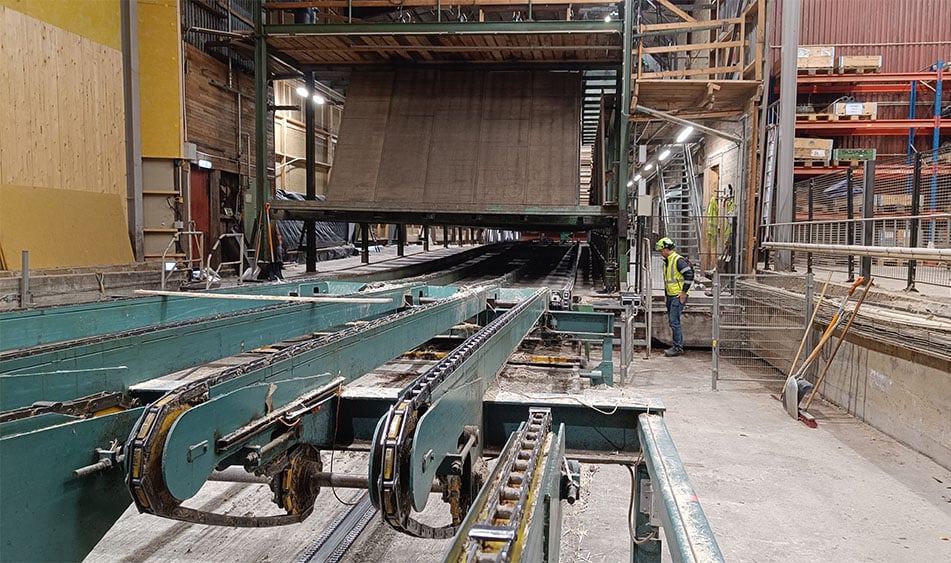

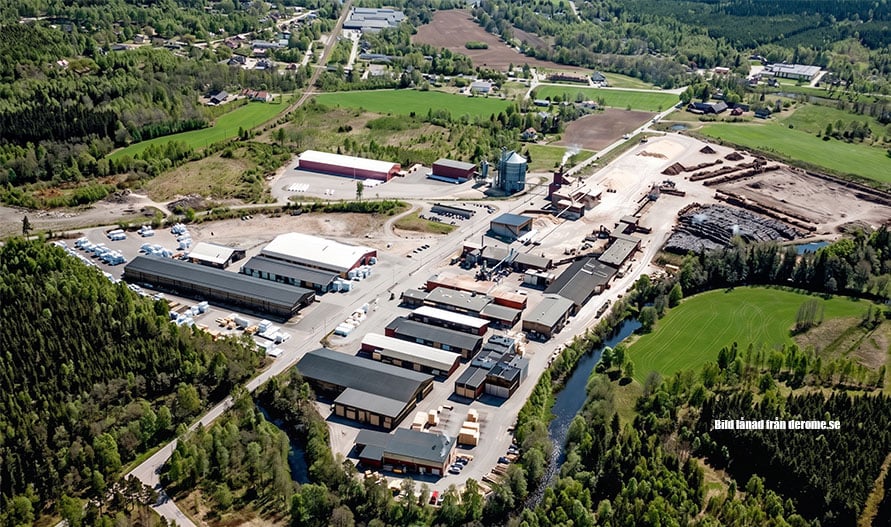

Derome Kinnared driver ett högproducerande sågverk där sorteringsverket med sin tyngd är helt beroende av ett stabilt underlag. Byggnaden uppfördes under 1970-talet, men med åren har det underliggande materialet, som delvis bestod av biologiskt nedbrytbart sågspån och bark, successivt komprimerats och sjunkit undan. Detta resulterade i en långvarig sättningsprocess som pågått i över 50 år och skapat kritiska hålrum under produktionsytan.
Den tekniska utmaningen var extremt komplex. Maskinparken vilar på en 35 cm tjock, dubbelarmerad betongplatta. På grund av det degraderade sågspånsunderlaget hade marken satt sig med upp till 50 cm, vilket lämnade betongplattan helt hängande i luften över stora ytor. Det hade registrerats en total sättning på cirka 17 cm bara under de senaste 10 åren. Arbetshöjden under sorterimngsverket är bara ca 1m, vilket gjorde det extra svårarbetat.
Verksamhetsledningen kände en stor oro för en plötslig strukturell kollaps av plattan, vilket skulle kunna leda till allvarliga personskador och ett katastrofalt produktionsstopp. Eftersom kunden själv hade möjlighet att shimsa upp och mekaniskt avväga sorteringsverket med domkrafter, fanns inget behov av att lyfta själva betongkonstruktionen. Kravet var istället att hitta en metod som snabbt kunde fylla de gigantiska tomrummen och säkerställa fullständig lastöverföring, utan att produktionen påverkades negativt.
Geobears interna ingenjörsteam projekterade en skräddarsydd Geobear tomrumsfyllning och markförstärkning. Eftersom tekniken bygger på att arbeta via hål med liten diameter, behövde inga tunga maskiner tas in och ingen bilning i den 35 cm dubbelarmerade plattan krävdes.
Våra tekniker borrade ett nätverk av små hål och injekterade Geobears specialutvecklade, snabbhärdande polymer på först 2 nivåer ner till fastare mark för att förstärka de svaga skikten, och sedan en avslutande nivå under plattan för att fylla ut tomrummet och återskapa fullt stöd för det tunga sorteringsverket.
Vid inekteringen expanderar geopolymeren kraftfullt, flyter ut i alla tomrum och stelnar på bara några minuter till en extremt stark, lätt och hållbar massa med hög densitet. Polymeren fyllde upp utrymmet precis under plattan och återskapade en homogen och stum kontakt med den bärande marken.
Behandlingen förbättrade markförhållandena omedelbart och löste problemet med bärigheten för plattan. Genom att återställa det strukturella stödet under hela ytan eliminerades risken för ett plötsligt brott i betongen.
Sorteringsverket står nu på en stabil grund, redo för fortsatt tung industriell drift i många år framöver. Allt arbete utfördes med minimal påverkan på den dagliga verksamheten, vilket sparade kunden från de enorma kostnader som ett totalt driftstopp vid traditionell undergjutning eller pålning hade inneburit.
