Golvlyft och golvnivellering hos Rocklundahallen i Västerås
Utmaning
Rocklundahallen i Västerås drabbades av omfattande sättningar på ca 100 mm på grund av ett 15 meter djupt lerlager under hallens sydöstra del. Nivåskillnaderna skapade en ojämn isbana, strukturella spänningar och stora risker för skador på anläggningens känsliga kylrörssystem, vilket krävde en långsiktig och säker stabilisering av den enorma golvkonstruktionen.
Lösning
Geobears ingenjörsteam genomförde en storskalig Geobear strukturell support- och golvlyftstreatment genom att utföra närmare 1 400 exakta injekteringar med millimeters precision. Genom att injicera expanderande polymer under plattan stabiliserades det djupa lerlagret och golvkonstruktionen lyftes med upp till 80 mm, vilket återställde en jämn yta och kompenserade för framtida markrörelser.
Total golvyta under ishallen som framgångsrikt stabiliserades och lyftes.
Maximalt lyft av konstruktionen för att återställa golvet till säkra nivåer.
Inga skadade kylrör under hela den komplexa lyft- och injekteringsprocessen.

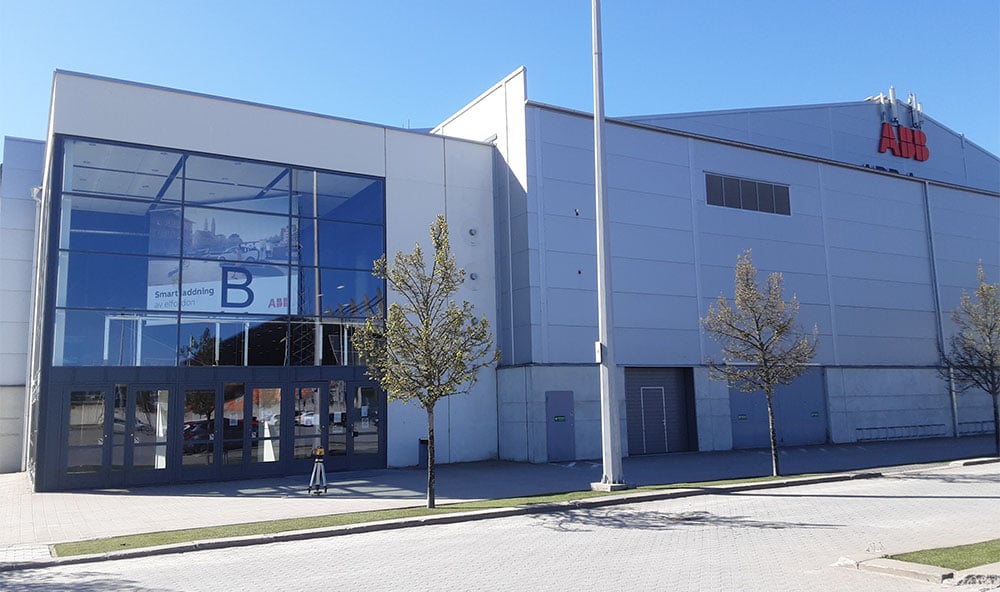

Rocklunda i Västerås är en av Skandinaviens största sammanhållna idrottsanläggningar och en kritisk tillgång för både breddidrott och elitverksamhet. Rocklundahallen, en högfrekventerad ishall, är byggd på ett utmanande markområde där den sydöstra zonen vilar på ett mycket mäktigt lerlager med ett djup på närmare 15 meter. Över tid har lerans konsolidering orsakat successiva och allvarliga sättningsrörelser i byggnadens östra del.
Sättningarna i Rocklundahallen hade skapat extrema nivåskillnader över golvkonstruktionen, där den lägsta punkten innan åtgärd uppmättes till hela -107 mm. Detta påverkade direkt isens kvalitet och jämnhet, vilket försvårade driften av ishallen. För fastighetsägaren och anläggningens ingenjörer var situationen kritisk; de krävde en långsiktig lösning som dramatiskt kunde minska nivåskillnaderna, förstärka marken och reducera risken för framtida deformationer, sprickbildningar och skador på konstruktionen.
Den stora tekniska utmaningen och riskfaktorn låg i golvets integrerade kylsystem. Att lyfta en golvkonstruktion på uppemot 3 000 kvm med inbäddade kylrör kräver en extremt kontrollerad process. Minsta felberäkning eller okontrollerad spänning i betongplattan under lyftet skulle kunna leda till att kylrören knäcktes eller sprack, vilket i sin tur skulle orsaka katastrofala miljöskador, totalförstörd infrastruktur och ett månadslångt driftstopp för ishallen.
Geobears interna ingenjörsteam projekterade en omfattande behandlingsplan baserad på vår etablerade teknik för strukturellt stöd och precisionslyft. För att säkerställa fullständig bärighet och homogenitet i den svaga leran planerades ett nätverk av injekteringar med ett tätt avstånd på cirka 1,5 meter över den drabbade ytan.
Arbetet utfördes genom hål med liten diameter, vilket minimerade mekanisk påverkan på den befintliga plattan och skyddade kylrörens integritet. Geobears tekniker injicerade vår specialutvecklade polymer under betongkonstruktionen. När polymeren expanderar utvecklar den ett exakt och kontrollerat uppåtriktat tryck. Hela processen övervakades kontinuerligt med avancerad laserutrustning i realtid, vilket gjorde att lyftet kunde styras millimeter för millimeter.
Under projektets gång anpassades injekteringsarbetet löpande och flexibelt efter rådande markförhållanden. För att hantera underliggande tomrum och säkerställa att marken förstärktes optimalt inom angiven budget, ökades antalet injekteringar under strikt kontroll. Totalt slutfördes arbetet framgångsrikt efter 1 393 injekteringar. Tack vare metodens extrema precision och våra teknikers expertis träffades eller skadades inte ett enda kylrör under processen.

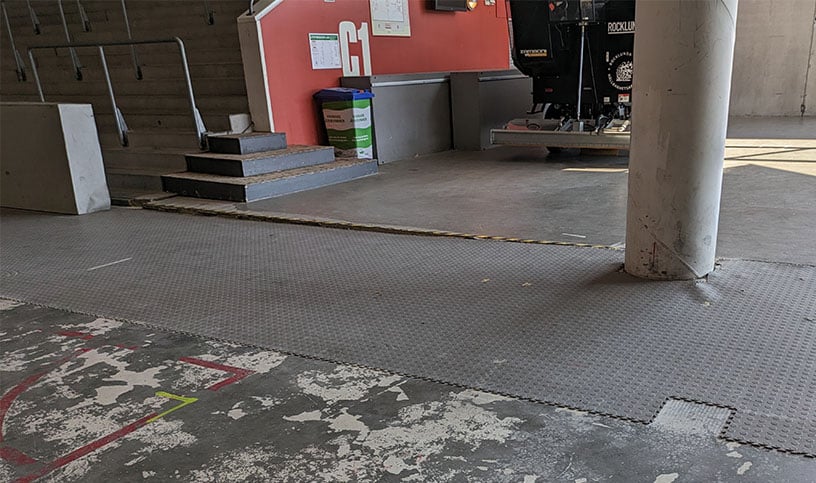

Golvet hade sjunkit rejält.

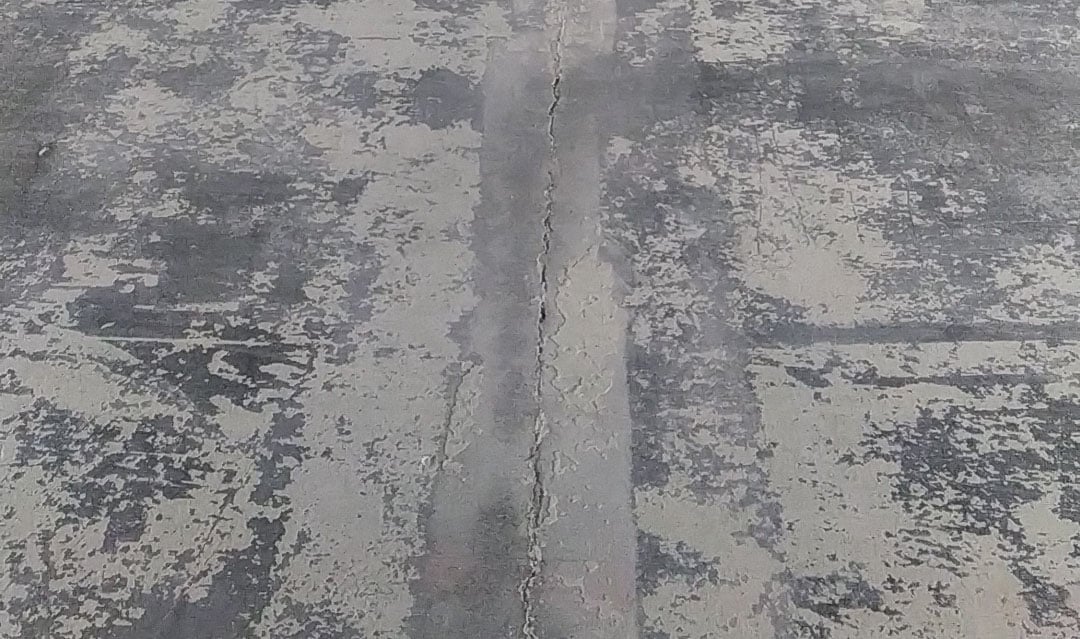

Stora synliga sprickor fanns på flera ställen.
Arbetet slutfördes med mycket goda resultat och uppfyllde anläggningens strikta toleranskrav. Den lägsta golvnivån lyftes från -107 mm till en ny, stabil nivå inom området på mellan -22 och -31 mm. Genom att lyfta det mest drabbade området till denna strategiska nivå kompenserade Geobear även för förmodade framtida rörelser i det djupa lerlagret.
Syftet med åtgärden uppnåddes till fullo: Konstruktionen har stabiliserats och ytorna jämnats ut väsentligt. Detta minskar drastiskt risken för framtida deformationer och skador, samtidigt som isen har blivit väsentligt jämnare, vilket säkrar hallens drift och skyddar en av Skandinaviens största idrottsanläggningar för lång tid framöver.
