Hitachi Energy, Ludvika

Markförstärkning vid fabriksexpansion utan produktionsavbrott

Utmaning

Hitachi Energy expanderar sina fabrikslokaler i Ludvika med 20 000 kvadratmeter. En djup schaktning på upp till två meter hotade att underminera den befintliga fabrikens kantbalk och golvplatta, och de var i behov av snabb och skonsam markförstärkning.

Lösning

Geobear injekterade geopolymer längs 81 löpmeter av fastigheten. Genom trestegsinjektering på flera djup stabiliserades marken på bara två veckor med minimala vibrationer.

81 löpmeter

säkrad och stabiliserad grundkonstruktion

14 dagar

total projekt- och utförandetid på plats

0 avbrott

i befintlig verksamhet under arbetet

Bakgrund

Hitachi Energy i Ludvika genomför en omfattande expansion av sina produktionsfaciliteter, vilket inkluderar en ny fabrikslokal på hela 20 000 kvadratmeter. För att lägga grunden till den nya, pålade konstruktionen krävdes en omfattande schaktning med ett djup på cirka 1,6 till 2 meter, precis intill den befintliga, aktiva fabriksbyggnaden.

Utmaning

Arbetet innebar en kritisk geoteknisk utmaning. Den befintliga byggnadens grundkonstruktion består av en 25–30 centimeter tjock platta på mark samt en grovt pålad kantbalk. Vid schaktning för den nya utbyggnaden uppstod en omedelbar risk för massiv underminering av kantbalken och golvplattan.

Eftersom den intilliggande fabriken var i full drift under hela processen, fanns det absolut inget utrymme för strukturella rörelser, sättningar eller skadliga vibrationer som skulle kunna störa den känsliga industriella verksamheten eller äventyra personalsäkerheten. Traditionella undergjutningsmetoder bedömdes vara för tidskrävande och riskfyllda för projektets strama tidsplan.

Lösning

För att eliminera risken för underminering implementerades Geobear-lösningen i form av markförstärkning med injektering av geopolymer. Arbetet omfattade totalt 81 löpmeter av fundamentet (uppdelat på sträckor om 60 respektive 21 meter).

Geobears produktionsteam arbetade systematiskt längs konstruktionen. Varje löpmeter stabiliserades genom att borra små-diameter injekteringshål för att nå de exakta nivåerna under plattan. Borrningen utfördes mycket skonsamt med en toppmatad hammarborrmaskin. För att säkerställa markens bärighet injekterades det unika materialet i tre punkter per löpmeter, fördelat på sex olika djupnivåer under kantbalken. Det skapade en homogen och förstärkt markzon som effektivt hjälper till att lösa problemet med potentiell massflykt under schaktarbetet.

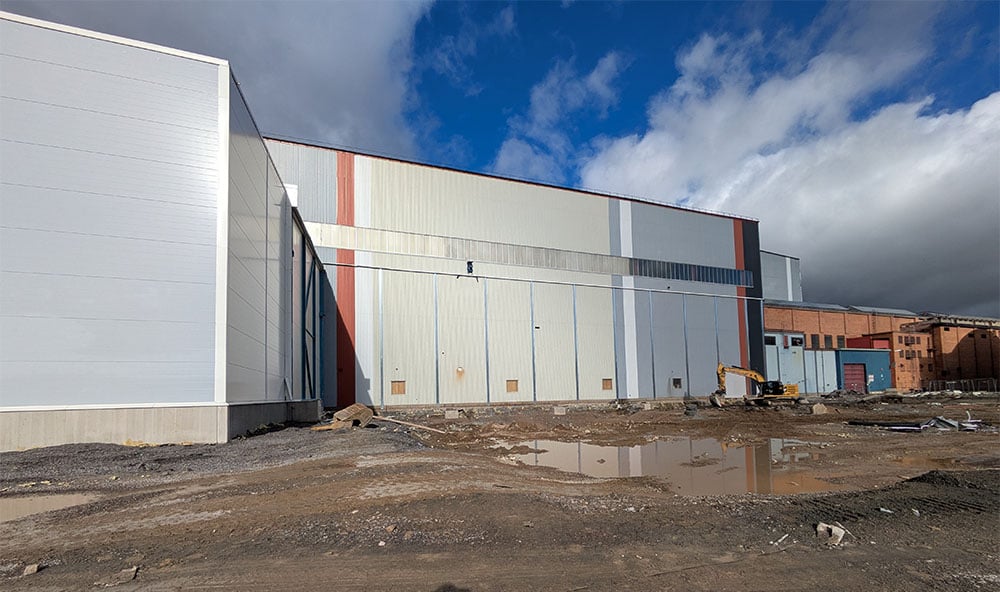

Markförstärkning och stabilisering av grunden utförs precis intill den befintliga fabriksbyggnaden i Ludvika för att säkra konstruktionen mot underminering inför Hitachi Energys stora utbyggnad.Innan injektering.

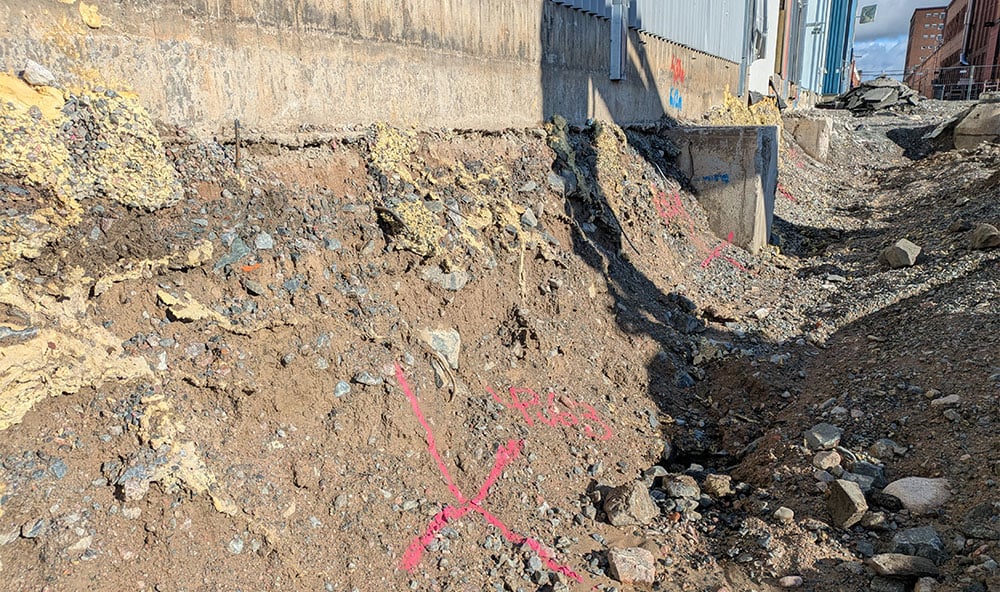

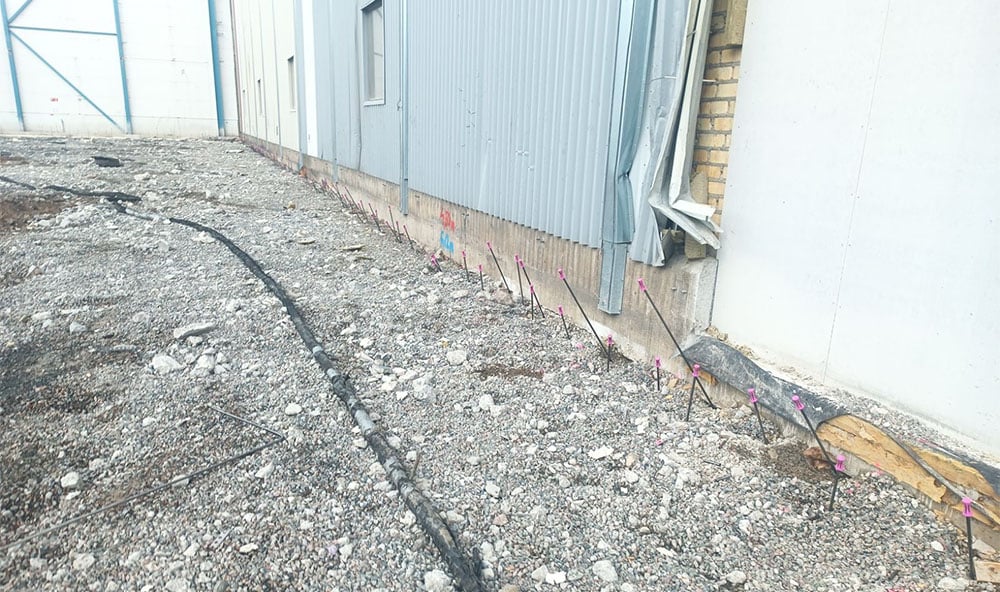

Markförstärkning och stabilisering av grunden utförs precis intill den befintliga fabriksbyggnaden i Ludvika för att säkra konstruktionen mot underminering inför Hitachi Energys stora utbyggnad.
Efter injektering och schaktning.

Resultat

Totalt utfördes hundratals exakta injekteringar under en intensiv tvåveckorsperiod. Metodens skonsamhet bevisades tydligt av de kontinuerliga vibrationsmätningarna; trots att borrningen skedde endast en decimeter från en vibrationsmätare, uppmättes de högsta vibrationerna till blygsamma 3,6 mm/s – vilket är långt under projektets strikta säkerhetstolerans på 13 mm/s.

Fastigheten säkrades helt mot underminering utan att produktionen i den befintliga fabriken påverkades överhuvudtaget. Hitachi Energys expansion kunde därefter fortsätta med schaktning och pålning helt enligt tidsplanen.
