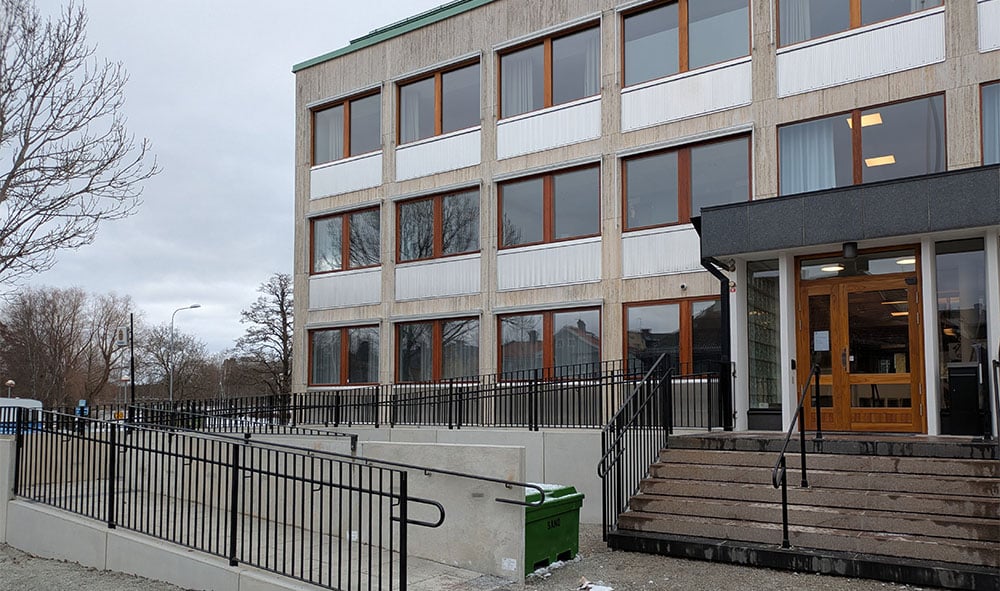

Norbergs kommunhus

Sättningsskador i betongplatta hotade kommunarkivet

Utmaning

I Kommunhuset i Norberg drabbades lokalen för kommunarkivet av påtagliga sättningar i marken med ett sprucket golv och nivåskillnader på upp till 92 mm som följd. Kommunen behövde en snabb och effektiv grundförstärkning samt ett precisionslyft för att åtgärda sina sättningsskador och förhindra framtida grundproblem, helt utan att störa den dagliga verksamheten.

Lösning

Geobear genomförde en skräddarsydd geopolymer grundförstärkning för markförbättring och hålrumsfyllning under den 50 kvm stora betongplattan. Genom 21 injekteringspunkter rätades det ojämna betonggolvet ut och nivåskillnaderna minskades med hela 70 mm – allt utan att skada konstruktionen eller orsaka ytterligare sprickor i huset.

70 mm

Maximal nivårätning uppnådd genom kontrollerat golvlyft

0 dagar

Driftstopp eller behov av lokalevakuering

Bakgrund

I Kommunhuset i Norberg uppstod allvarliga sättningar i marken under lokalen för kommunarkivet. Ett funktionellt arkiv kräver stabila och jämna ytor för att klara tunga arkivskåp och säkerställa en god arbetsmiljö. Kommunen behövde snabbt åtgärda sina sättningsskador för att förhindra framtida skador på byggnaden och undvika kostsamma avbrott i verksamheten.

Utmaning

Sättningar och sprickbildning i den cirka 50 kvm stora betongplattan hade pågått under flera år. Exakta orsaker till sättningar var inte fullt utredda, men misstänktes härröra från vattenläckage i samband med tidigare ledningsbyten. Utmaningen var tekniskt komplex då betongplattan var mycket tunn – endast cirka 70 mm. Nivåskillnaderna i lokalen var betydande och mätte som mest 92 mm före åtgärd.

Traditionell grundförstärkning eller massiva gjutningsarbeten skulle kräva omfattande grävning, tung utrustning och långa härdningstider, vilket i sin tur skulle kräva en långvarig stängning av arkivet. Kommunen efterfrågade därför en skyndsam, störningsfri och kostnadseffektiv metod för att förstärka grunden och återställa golvnivån.

Lösning

För att lösa fastighetens grundproblem tillämpade Geobear en skräddarsydd Geobear-lösning för markförbättring och hålrumsfyllning. Teknikerna borrade små injekteringshål genom betongplattan och utförde totalt 21 injekteringspunkter med ett avstånd på cirka 1,5 meter.

Via injekteringsslangarna pressades expanderande geopolymerer ner under plattan. Materialet expanderade snabbt, fyllde ut tomrum i undergrunden och packade den svaga jorden för att öka bärigheten. Metoden möjliggör grundförstärkning utan grävning och minimerar påfrestningen på befintliga konstruktioner. Hela processen övervakades kontinuerligt med lasersensorer för att utföra ett precisionslyft i realtid och förhindra spänningar i den tunna betongkonstruktionen.

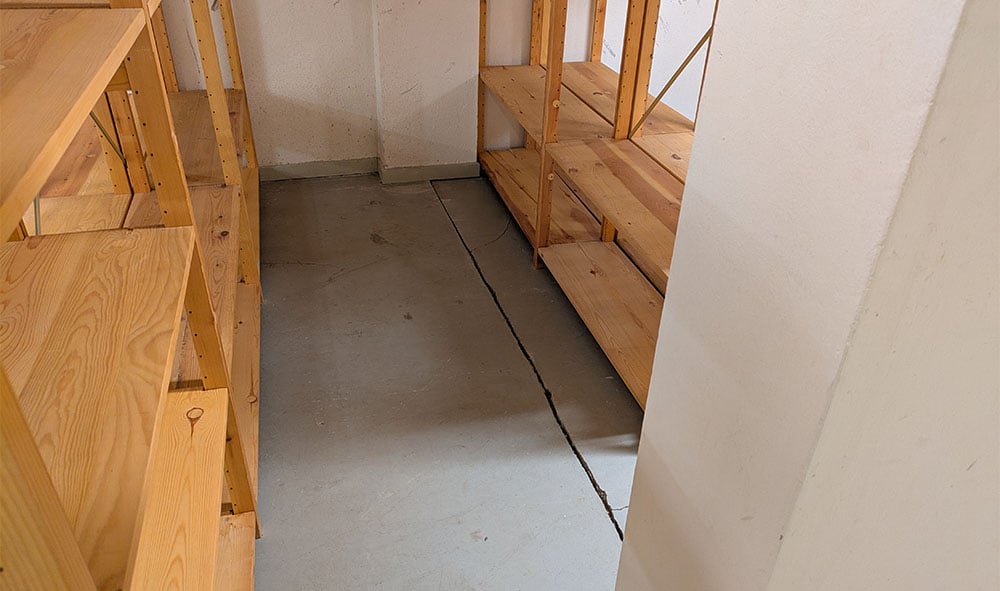

Golvsprickor orsakade av sättningar.

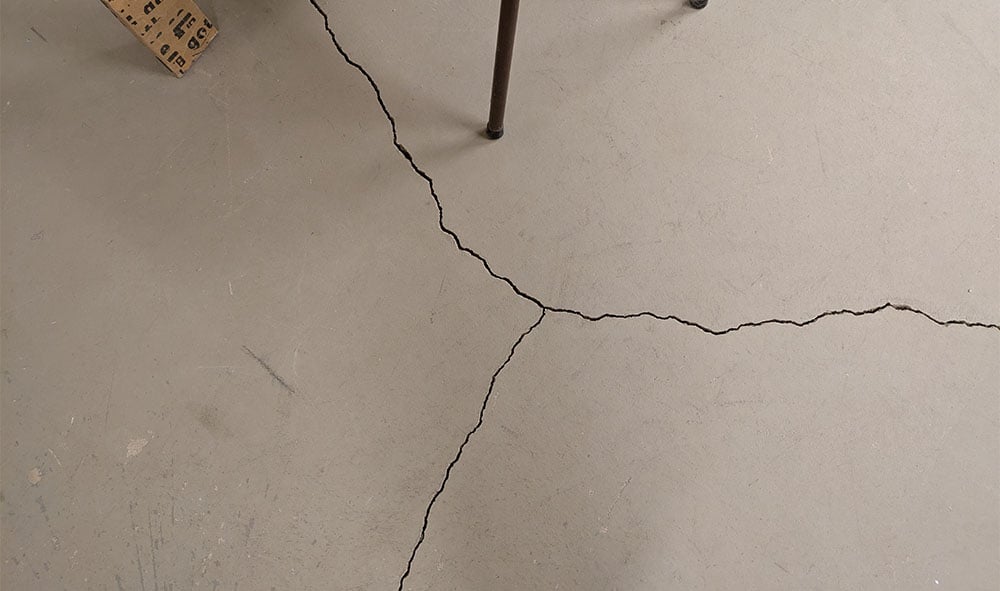

Sättningssprickor i golvet hos Norbergs kommun.

Resultat

Lösningen stabiliserade golvkonstruktionen helt och återställde bärigheten under betongplattan. Ursprungligen planerades ett golvlyft på cirka 30 mm, men behandlingen lyckades minska nivåskillnaden med hela 70 mm som mest. Den maximala nivåskillnaden i lokalen reducerades därmed från 92 mm till endast 32 mm.

En Geobear-lösning rätade upp det ojämna betonggolvet med minimal påverkan på den 70 mm tunna plattan och utan att orsaka ytterligare sättningsskador eller nya sprickor i huset. Kommunen fick en snabb, kostnadseffektiv lösning som direkt återställde arkivets funktion helt utan driftstopp.
